電磁閥工作原理:

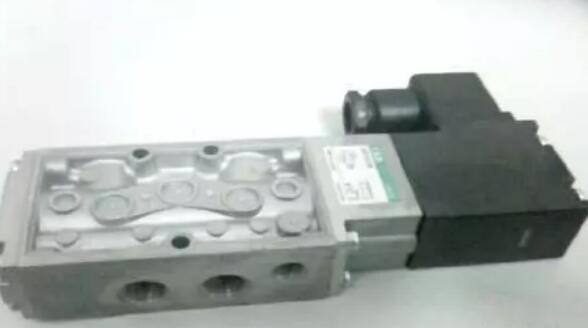

在氣動回路中，電磁控制換向閥的作用是控制空氣的通過，切斷或改變壓縮空氣流動的方向。其主要工作原理是利用電磁線圈產生的電磁力推動閥芯開關，實現空氣流量的倒轉。

首先，從原理上將AVENTICS電磁閥分為三類

根據電磁換向閥控制部分的推進方式不同，可分為直流電動機式電磁閥、分步直流電動機式電磁閥和先導式電磁閥。(閥門上的主流端口個數稱為“通”，閥芯與閥體的對應位置稱為“位”)

01. 直接移動電磁閥

原理:通電時，電磁線圈產生電磁力，將閥座上的截止閥提起，打開閥門;當斷電時，電磁力消失，彈簧壓在閥座上，閥門關閉。

特點:可在真空、負壓、零壓下正常工作，但直徑一般不超過25mm。

逐步直接作用電磁閥

原理:它是一種直接運動與先導式相結合的原理，當進、出口無壓差時，通電，電磁力直接把先導閥和主閥關閉部件依次向上提起，閥門開啟。當進、出口達到啟動壓差時，通電后電磁先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差將主閥向上推;斷電時，先導閥用彈簧力或介質壓力推動關閉部件，向下移動，使閥門關閉。

特點:在零壓差或真空狀態(tài)下，高壓也可*動作，但功率較大，必須水平安裝。

03、先導式電磁閥

原理:通電時，電磁力打開先導孔，上腔壓力迅速下降，在關閉部分周圍形成高低壓差，流體壓力推動關閉部分向上運動，閥門打開;當斷電時，彈簧力將先導孔關閉，入口壓力通過旁通孔迅速將腔體周圍的閥門關閉元件形成一個低壓對高壓差，流體壓力將關閉元件推下，關閉閥門。

特點:流體壓力范圍上限高，可任意安裝(需自定義)，但必須滿足流體壓差條件。
