    smc氣缸安裝形式的決定方法：根據負荷運動方向決定氣缸的安裝形式。

    活塞桿的軸線與負載移動方向應保持一致（同軸）：

    如果不一致，活塞桿和缸筒會產生別勁，缸筒內表面、導向套和活塞桿的表面以及密封件容易磨損

    避免活塞桿直接連接受垂直重力：——加滾輪支撐道軌

    活塞桿和缸筒會產生別勁，活塞桿容易彎曲，缸筒內表面、導向套和活塞桿的表面以及密封件容易磨損

    避免活塞桿受扭矩力：——應該加導向桿

    活塞桿和缸筒會產生別勁，缸筒內表面、活塞桿容易彎曲，導向套和活塞桿的表面以及密封件容易磨損

    防止后活動餃接離出力點過長會導致活塞桿受扭矩力——改用中間活動支撐縮短支撐點與出力點過長的距離

    長行程氣缸上應設置中間導向支撐，避免活塞桿自然下垂——以克服 活塞桿的下垂、缸筒的下彎以及振動和外負載給活塞桿帶來的傷害

    在長行程時易發生撓曲，故可將安裝托架移至前端蓋。

    在長行程時易發生撓曲，故可將安裝托架移至前端蓋。

    好不要將固定式氣缸與進行圓周運動的搖臂連接(LB固定)。此時，應與擺動式氣缸連接

    軸承托架的安裝面至軸承位置的高度(H)若太高，氣缸在工作過程中,支架的安裝部會產生很大的扭矩力，可能會引起安裝螺栓等的破損

    考慮負荷的方向，采取適當?shù)陌惭b（法蘭型安裝）。

    考慮負荷的方向，采取適當?shù)陌惭b（法蘭型安裝）。

    考慮負荷的方向，采取適當?shù)陌惭b（法蘭型安裝）。

    多說一句：

    1.后面的這幾張圖片對比主要有一個考慮：盡量不讓螺絲受力，而是使板受力，這樣受力會好很多，在設計中也要記住這一原則。

    2.盡量減少氣缸所受的直徑方向的力。

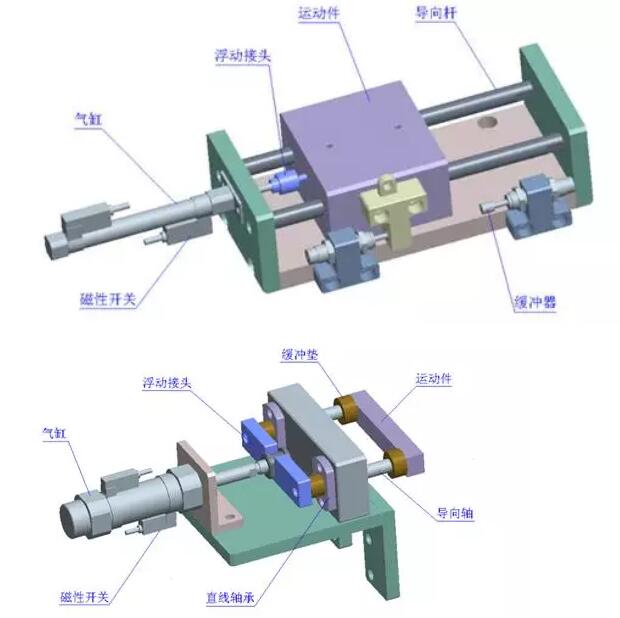

    3.當氣缸配合直線軸承或直線導軌使用時，要使用浮動接頭尤其是與直線導軌配合的時候。具體可以參考下圖smc氣缸型號參數圖解
