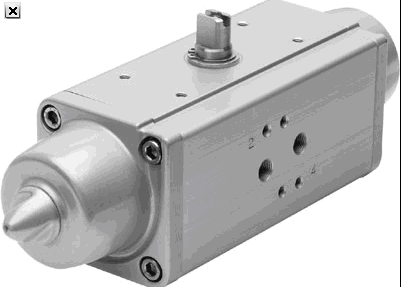

FESTO擺動氣缸Sypar DAPS系列
DAPS系列

規格0015 … 1920
扭矩 15 … 1920 Nm
擺動角度 0 … 90?法蘭面連接孔樣式 ISO 5211
連接面連接孔的樣式符合 NAMUR標準，用于連接符合 VDI/VDE 3845標準的電磁閥/傳感器盒.
擺動驅動器 單 作 用, 氣 接 口 符 合 標 準 VDI/VDE 3845- 可 以 直 接 安 裝 控 制 氣 閥
技術參數 - 擺動驅動器 DAPS-0030-090-RS1-F0507 - 533484


  特性  特性
驅動器尺寸  0030
法蘭孔的樣式  F05
F07
擺動角度  90 deg
90°時的終端位置調節范圍  -5 - 5 deg
連接件接口符合標準  ISO 5211
緩沖  無緩沖
裝配位置  任何
工作模式  單作用
設計結構  Yoke 動力學
位置檢測  無
關閉方向  向右關閉
閥的接口符合標準  VDI/VDE 3845 (NAMUR)
為彈簧力提供壓力  2.8 bar
工作壓力  2.8 - 8.4 bar
額定工作氣壓  5.6 bar
ATEX 種類  II 2 GD
ATEX標識  II 2 GD c X
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
CE 符號 (參見符合的標準)  根據 EU-Ex 防爆指導原則 (ATEX)
耐腐蝕等級 CRC  3
環境溫度  -20 - 80 °C
ATEX環境溫度  -20°C <= Ta <= +60°C
彈簧強度  1
6 bar時，每循環 0?90?0 的空氣消耗  1.44 l
產品重量  2,200 g
主軸連接  V11
氣動連接  G1/8
材料備注  含有PWIS 物質
驅動軸的材料信息  高合金鋼
蓋子的材料信息  鍛造鋁合金
外殼的材料信息  鍛造鋁合金
